Buitenkeuken Douglas
Bijlage bij de aanvraag omgevingsvergunning voor Wooldrikshoekweg 110, Enschede: situatietekening op de kadastrale ondergrond, werkzaamheden op het perceel, oppervlakten en hoogtes per ruimte, plus het ontwerp voor welstand (kleur- en materiaalgebruik). Het bouwwerk is 9,20 × 4,00 m; de kadastrale situatieschets rondt af op 9,0 × 4,0 m.
Projectgegevens
00 · Perceel en aanvraag| Gegeven | Invulling |
|---|---|
| Omschrijving | Buitenkeuken met tuinkamer en toilet, douglas-houtconstructie |
| Aard van de aanvraag | Bouwen (bijbehorend bouwwerk in de tuin) |
| Adres perceel | Wooldrikshoekweg 110, 7535 DD Enschede |
| Kadastrale aanduiding | Lonneker (LNK00) O 12231 |
| Gemeente | Enschede |
| Aanvrager | T.R. Kloek |
| Datum tekenwerk | 10 september 2026 · schetsfase |
Perceel Lonneker (LNK00) O 12231. Bestaande bebouwing volgens het Omgevingsloket / PDOK Viewer (BRT-A, Wooldrikshoekweg 110). RD-coördinaten ca. x = 259.892, y = 470.664. Perceelsgrens in paars op de situatietekening.
Situatietekening
01 · Locatie op de kaart · Wooldrikshoekweg 110De bestaande woning (huisnummer 110) staat aan de noordzijde van het perceel. De buitenkeuken komt in de zuidelijke tuin, nabij de watergang langs de Wooldrikshoekweg. Tussen woning en keuken ligt het gazon. De persleiding (nieuw) loopt 105,1 m door de tuin van de keuken naar het huisriool. De lange gevel (9,20 m) ligt evenwijdig aan de zuidoostelijke erfgrens; het bouwwerk is zichtbaar vanaf de openbare weg.

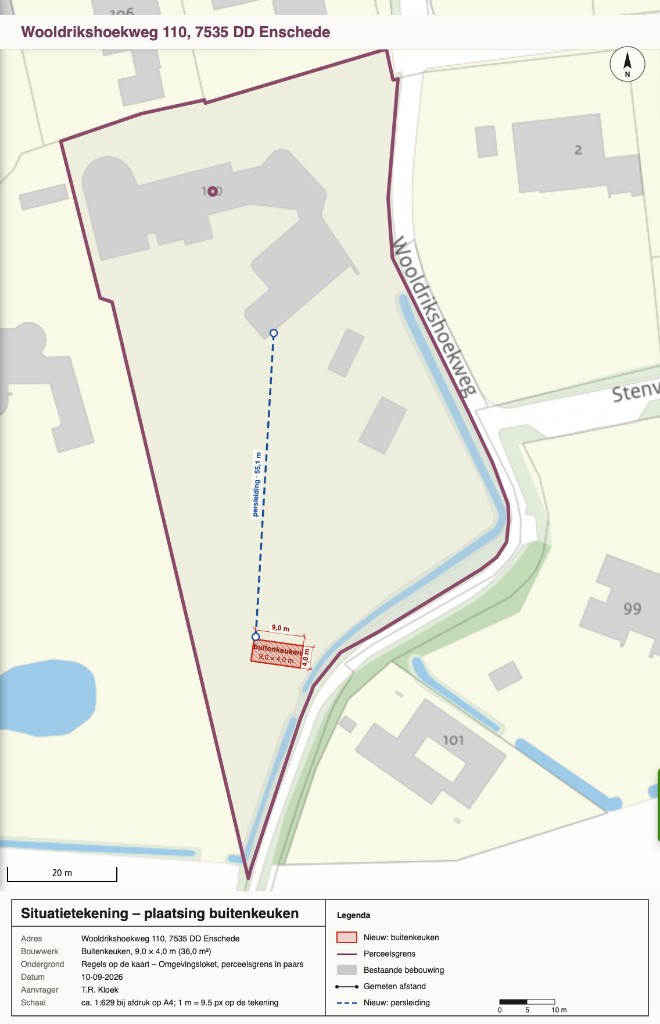

Situatietekening — plaatsing buitenkeuken · perceelsgrens paars · nieuw: buitenkeuken en persleiding 105,1 m · ondergrond Omgevingsloket / PDOK · schaal ca. 1:829 op A4. Op de kaart 9,0 × 4,0 m (36 m²); ontwerp 9,20 × 4,00 m (36,80 m²).
Werkzaamheden op het perceel
02 · Locatie en afmetingen van de ingrepen| Ingreep | Locatie | Afmeting |
|---|---|---|
| Geïsoleerde betonplaat (fundering) | Zuidzijde perceel, in de tuin, nabij de watergang | 9,20 × 4,00 m |
| Bouwwerk (casco + dak) | Op de betonplaat; lange gevel evenwijdig aan Wooldrikshoekweg | 9,20 × 4,00 × 2,90 m |
| Dakvlak inclusief oversteek | 0,50 m overstek rondom | 10,20 × 5,00 m |
| Onderhoudspad | Noordzijde bouwwerk, richting het gazon | 9,20 × 1,00 m |
| Minigemaal (pompput) | Ingegraven naast het toilet | ± Ø 0,60 m |
| Persleiding afvalwater | Ondiep (± 0,60 m) door de tuin naar het huisriool van nr. 110 | Ø 40–50 mm · 105,1 m |
| Elektra-voeding | Kabel vanaf de woning, in dezelfde sleuf of ernaast | 400 V driefasen + groepen |
Oppervlakten, gebruik en hoogtes
03 · BVO per ruimte · peil ± 0,00 = bovenzijde vloer| Ruimte | Gebruik | L × B | Opp. | Hoogte |
|---|---|---|---|---|
| Tuinkamer | Verblijven / eten (schuifdeuren zuid + west) | 3,50 × 4,00 m | 14,00 m² | 2,90 m |
| Keuken | Koken en eten, vier seizoenen, geïsoleerd | 4,50 × 4,00 m | 18,00 m² | 2,90 m |
| Toilet | Toilet met fontein | 1,20 × 4,00 m | 4,80 m² | 2,90 m |
| Totaal BVO | Eén volume onder plat dak | 9,20 × 4,00 m | 36,80 m² | 2,90 m |
| Pad | Onderhoud, geen gebouw | 9,20 × 1,00 m | 9,20 m² | — |
| Hoogtemaat | Toelichting | Maat |
|---|---|---|
| Vloerpeil | Bovenzijde betonplaat | ± 0,00 m |
| Vrije hoogte onder balklaag | Zichtbare douglas-balken onder het dak | ± 2,60 m |
| Bouwhoogte plat dak | Bovenzijde dakplaat | 2,90 m |
| Bovenzijde zinken trim | Dakrand inclusief trim | ± 3,05 m |
| Dakoversteek | Voorzijde, achterzijde en beide kopse kanten | 0,50 m |
Plattegrond (gebruik)
04 · Schets · schaal 1:10050 eenheden = 1,00 m · diepte gebouw 4,00 m · tuinkamer, keuken, toilet · voorgevel naar het gazon (richting woning).
Gevelaanzicht — welstand
05 · Zuidgevel (voorzijde) en westgevel (linker zijkant)Gevels in horizontaal douglas-rabat, deelhoogte 20 cm, overlap 25–30 mm zodat de delen sluiten. Achter het rabat een winddicht folie en geïsoleerde houtskeletwand. Over de gehele voorgevel (9,20 m) glazen schuifdeuren in douglas-kaders met tochtstrips. Dezelfde schuifdeuren op de linker zijkant (westgevel, 4,00 m). Plat dak, oversteek 0,50 m, zinken trim. Bouwhoogte 2,90 m.
Zuidgevel · 50 eenheden = 1,00 m · rabat horizontaal 20 cm, overlap 25–30 mm, sluitend op de latei · schuifdeuren peil tot ± 2,30 m.
Westgevel (links vanaf het gazon) · rabat 20 cm · schuifdeuren over de volle diepte van 4,00 m.
Doorsnede — hoogtes
06 · Dwarsdoorsnede noord–zuid · schetsWelstand — kleur en materiaal
07 · Zichtbaar vanaf de tuin / openbaar gebiedHet casco is douglas: horizontaal rabat 20 cm met overlap 25–30 mm, warm bruin bij oplevering, daarna zilvergrijs. Achter het rabat een dichte, geïsoleerde wand. Schuifdeuren in glas over de voorgevel en de linker zijkant, met tochtstrips. Zink op de daktrim blijft neutraal. De inrichting van de ruimtes maakt geen deel uit van deze aanvraag.
Bouwvlak ter plaatse uitgezet

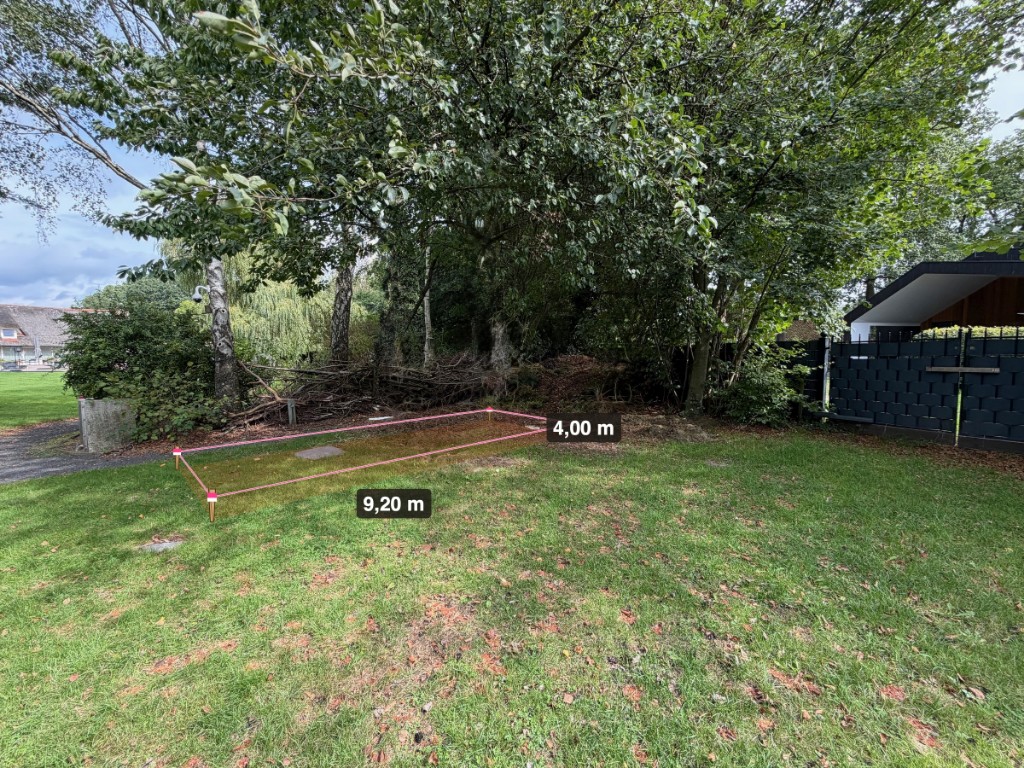

Foto vanaf het gazon · bouwvlak 9,20 × 4,00 m uitgezet · achterzijde bomen / watergang · Wooldrikshoekweg 110.
Bestaande situatie — locatiefoto

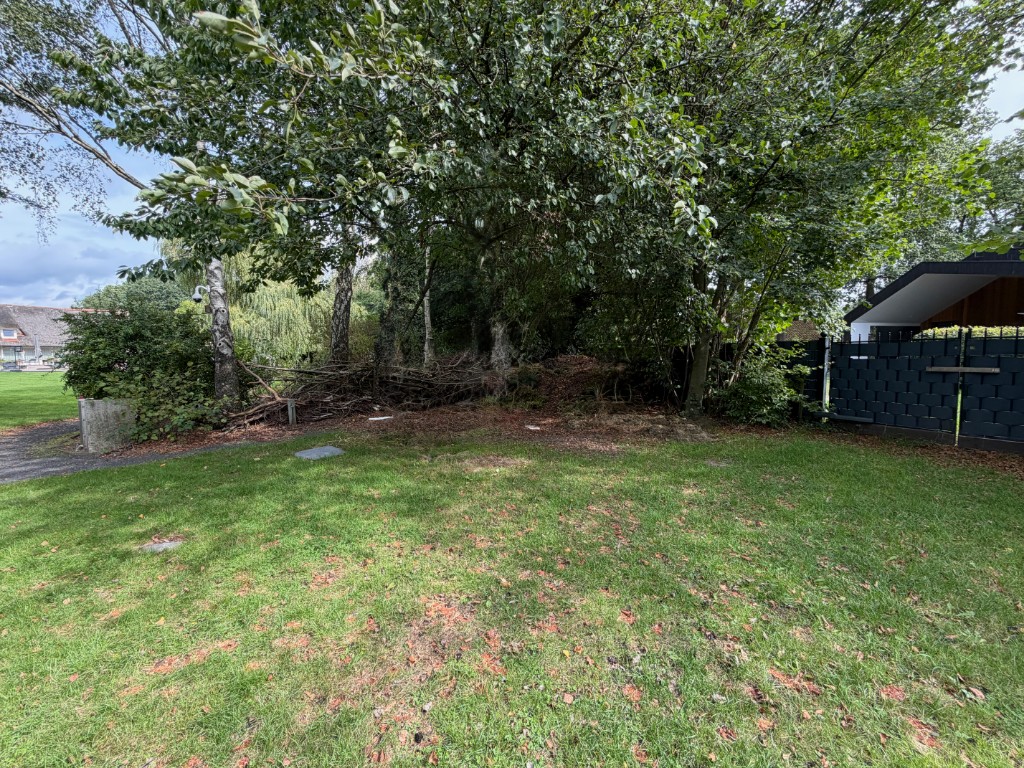

Locatiefoto vanaf het gazon op Wooldrikshoekweg 110: de keuken komt hier, bomen richting de watergang.
Staanders 16 × 16 cm, balklaag en gevel in horizontaal douglas-rabat, deelhoogte 20 cm, overlap 25–30 mm. Op regelwerk met winddicht folie. Onbehandeld laten vergrijzen of periodiek oliën. Kleur: honingbruin → zilvergrijs.
HR++-schuifdeuren over de gehele voorgevel (9,20 m) en over de linker zijkant (west, 4,00 m). Kleurloos glas, douglas-kaders, tochtstrips voor winterdicht sluiten.
Platte dakrand, naturel zink / lichtgrijs, sluit aan op gangbare dakdetails.
Samenvatting voor het loket
08 · In één oogopslag| Vraag gemeente | Antwoord in dit dossier |
|---|---|
| Locatie en afmetingen werkzaamheden | Hoofdstuk 02 · betonplaat 9,20 × 4,00 · persleiding 105,1 m |
| Locatie op de kaart | Hoofdstuk 01 · kadastrale situatietekening Wooldrikshoekweg 110 + PDOK |
| Oppervlakten, gebruik, hoogtes | Hoofdstuk 03 en 04 · 36,80 m² BVO · bouwhoogte 2,90 m |
| Ontwerp voor welstand | Hoofdstuk 05–07 · zuidgevel, materialen, foto bouwvlak uitgezet |
